ลิฟต์ไฮดรอลิกตัวไหนที่เหมาะกับโรงปฏิบัติงานของคุณ?

ลิฟท์ไฮดรอลิก ระบบใช้ประโยชน์จากหลักการพลังงานของของไหลเพื่อให้เกิดการเคลื่อนที่ในแนวตั้งที่ควบคุมได้ด้วยการคูณแรงสูง การตรวจสอบทางเทคนิคนี้ครอบคลุมพื้นฐานทางวิศวกรรม การกำหนดค่าเฉพาะการใช้งาน และมาตรฐานคุณภาพการผลิตที่จำเป็นสำหรับการจัดซื้อแบบ B2B ในภาคยานยนต์ อุตสาหกรรม และโลจิสติกส์

พื้นฐานวิศวกรรมกำลังของของไหล

หลักการของปาสคาลในกลไกการยก

ระบบไฮดรอลิกทำงานโดยการส่งผ่านแรงดันผ่านของไหลที่ถูกจำกัด การคูณแรงเท่ากับอัตราส่วนของพื้นที่ลูกสูบ ทำให้แอคทูเอเตอร์ขนาดกะทัดรัดสามารถสร้างความสามารถในการยกได้มาก โดยทั่วไปความดันของระบบจะอยู่ที่ 15-25 MPa (2,200-3,600 psi) สำหรับการใช้งานในอุตสาหกรรม

ระบบไฮดรอลิกกับเครื่องกล:

สถาปัตยกรรมวงจรไฮดรอลิก

ลิฟต์สมัยใหม่ใช้ระบบตรวจจับโหลดแบบกึ่งกลางเพื่อประสิทธิภาพการใช้พลังงาน ปั๊มลูกสูบแบบเปลี่ยนตำแหน่งจะปรับการไหลตามความต้องการ ลดการสร้างความร้อนและการใช้พลังงานลง 30-40% เมื่อเทียบกับระบบที่มีปริมาตรคงที่

ลิฟท์ไฮดรอลิกสำหรับร้านซ่อมรถยนต์

ลิฟท์ไฮโดรลิคสำหรับร้านซ่อมรถ แอปพลิเคชันต้องการการกำหนดค่าเฉพาะตามรูปแบบช่องบริการและข้อกำหนดปริมาณงานของยานพาหนะ การเลือกโพสต์จะกำหนดความสามารถในการเข้าถึงและประสิทธิภาพเวิร์กโฟลว์

วิศวกรรมสองโพสต์กับสี่โพสต์

การออกแบบเสาสองเสาใช้สวิงอาร์มแบบปรับได้เพื่อให้เข้าถึงได้โดยไม่ต้องใช้ล้อ โดยต้องมีการวางตำแหน่งจุดศูนย์ถ่วงของยานพาหนะอย่างแม่นยำ โครงสร้างแบบสี่เสารองรับการทำงานแบบขับเคลื่อนด้วยรันเวย์แบบรวม ทำให้สามารถใช้บริการตั้งศูนย์ล้อได้

ข้อมูลจำเพาะของลิฟท์ยานยนต์:

การวิเคราะห์การกระจายโหลด

การวางตำแหน่งยานพาหนะส่งผลต่อการโหลดคอลัมน์ โครงสร้างแขนแบบอสมมาตรวางตำแหน่งยานพาหนะไปทางด้านหลัง 30% ช่วยเพิ่มระยะห่างจากประตู แต่ต้องมีการตรวจสอบยืนยันว่าไม่เกิน 85% ของความจุที่กำหนดที่เสาเดี่ยว

ลิฟท์ไฮดรอลิกแบบพกพาสำหรับโรงรถ

ลิฟท์ไฮดรอลิกแบบพกพาสำหรับโรงรถ แอปพลิเคชันจะจัดการกับข้อจำกัดด้านพื้นที่และความยืดหยุ่นของยานพาหนะหลายคัน วิศวกรรมการเคลื่อนที่จะต้องสร้างสมดุลระหว่างความสามารถในการขนส่งกับความเสถียรภายใต้น้ำหนักบรรทุก

การออกแบบระบบการเคลื่อนที่

อุปกรณ์พกพาใช้ล้อในตัว (เส้นผ่านศูนย์กลาง 200 มม. ล้อโพลียูรีเทน รับน้ำหนักได้ 500 กก.) พร้อมตัวกันโคลงแบบกลไก การถอนลูกล้อและการใช้แม่แรงต้องเกิดขึ้นตามลำดับเพื่อป้องกันความไม่เสถียร

พารามิเตอร์ทางวิศวกรรมลิฟต์แบบพกพา:

โปรโตคอลการตรวจสอบความเสถียร

ลิฟต์แบบพกพาต้องมีการทดสอบการพลิกคว่ำตาม ANSI/ALI ALCTV-2017 อัตราความเสถียรต้องการให้หน่วยต้านทานโมเมนต์การพลิกคว่ำเมื่อโหลดจนถึงความจุ 150% โดยที่แท่นขยายจนสุดและอยู่ตรงกลางที่ขอบแท่น

โต๊ะยกไฮดรอลิกสำหรับคลังสินค้า

โต๊ะยกไฮดรอลิกสำหรับคลังสินค้า การติดตั้งช่วยเพิ่มประสิทธิภาพการจัดการวัสดุตามหลักสรีรศาสตร์ ลดความเสี่ยงการบาดเจ็บของพนักงานพร้อมทั้งเพิ่มประสิทธิภาพปริมาณงาน ช่วงการเคลื่อนที่ในแนวตั้งและขนาดของแท่นเป็นตัวกำหนดความเหมาะสมในการใช้งาน

การเพิ่มประสิทธิภาพการจัดการวัสดุ

โต๊ะยกช่วยลดอาการบาดเจ็บจากการโค้งงอและการยกโดยการวางตำแหน่งโหลดที่ความสูงการทำงานที่เหมาะสมที่สุด (โดยทั่วไปคือ 750-950 มม. สำหรับการใช้งานแบบยืน และ 650-750 มม. สำหรับงานแบบนั่ง) การบูรณาการเข้ากับระบบสายพานลำเลียงจำเป็นต้องมีการจับคู่ระดับความสูงที่แม่นยำ (±5 มม.)

ซีรีส์อุปกรณ์ลอจิสติกส์อัจฉริยะของเราตอบสนองความต้องการเหล่านี้ ซึ่งใช้กันอย่างแพร่หลายในสาขาลอจิสติกส์อุตสาหกรรมและเชิงพาณิชย์ การกำหนดค่าแพลตฟอร์มรองรับขนาดพาเลทมาตรฐาน (1,200 × 1,000 มม.) โดยมีช่วงความจุ 2,000-4,000 กก.

ข้อควรพิจารณาเกี่ยวกับวัฏจักรหน้าที่

การใช้งานคลังสินค้าต้องการความทนทานรอบสูง หน้าที่มาตรฐาน (8 รอบ/ชั่วโมง) ใช้กระบอกสูบแบบออกทางเดียวพร้อมแรงโน้มถ่วง การใช้งานระดับสูง (20 รอบ/ชั่วโมง) ต้องใช้กระบอกสูบแบบสองทางพร้อมระบบขับเคลื่อนและตัวทำความเย็นน้ำมันเพื่อจัดการโหลดความร้อน

ผู้ผลิตลิฟท์ไฮดรอลิกสำหรับงานหนัก

การเลือกก ผู้ผลิตลิฟท์ไฮดรอลิกสำหรับงานหนัก ต้องมีการตรวจสอบความสามารถทางวิศวกรรมโครงสร้าง คุณสมบัติการเชื่อม และระบบการจัดการคุณภาพ โครงสร้างรับน้ำหนักต้องมีมาตรฐานการผลิตที่เข้มงวด

วิศวกรรมโครงสร้างเหล็ก

แพลตฟอร์มสำหรับงานหนัก (ความจุ 5,000 กก.) ใช้เหล็กโครงสร้าง Q345B (ความแข็งแรงของผลผลิต 345 MPa) พร้อมโครงสร้างแบบกล่อง ขั้นตอนการเชื่อมเป็นไปตาม AWS D1.1 หรือ EN ISO 15614-1 พร้อมการทดสอบข้อต่อวิกฤตด้วยคลื่นอัลตราโซนิก 100%

Zhejiang Wizplus Smart Equipment Ltd. ก่อตั้งขึ้นในปี 2021 และตั้งอยู่ในเขตพัฒนาเศรษฐกิจและเทคโนโลยีประจำจังหวัดของเทศมณฑลเต๋อชิง เมืองหูโจว มณฑลเจ้อเจียง ประเทศจีน บริษัทครอบคลุมพื้นที่ 40,000 ตารางเมตร รวมทั้งโรงงาน 20,000 ตารางเมตร โรงงานโครงสร้างเหล็กของเราสูง 20 เมตร และโรงงานโครงสร้างคอนกรีตสูง 11 เมตร ติดตั้งเครนขนาด 50 ตัน และ 16 ตัน ออกแบบมาเฉพาะสำหรับการผลิตชิ้นส่วนโครงสร้างโลหะขนาดใหญ่ โดยเหมาะสำหรับการผลิตชิ้นส่วนโครงสร้างโลหะขนาดต่างๆ

ข้อมูลจำเพาะการผลิตสำหรับงานหนัก:

ความเชี่ยวชาญด้านการออกแบบและการผลิต

เรามีทีมงานออกแบบและผลิตที่มีประสบการณ์พร้อมผู้เชี่ยวชาญที่ทุ่มเทให้กับอุตสาหกรรมมานานหลายทศวรรษ เป็นบริษัทผู้ผลิตอุปกรณ์ที่ผสมผสานการวิจัยและพัฒนา การออกแบบ และการผลิตเข้าด้วยกัน การคำนวณโครงสร้างเป็นไปตามมาตรฐาน FEM 1.001 และ EN 1993 (Eurocode 3) พร้อมด้วยการวิเคราะห์ไฟไนต์เอลิเมนต์ที่ตรวจสอบความเข้มข้นของความเครียดที่ข้อต่อวิกฤต

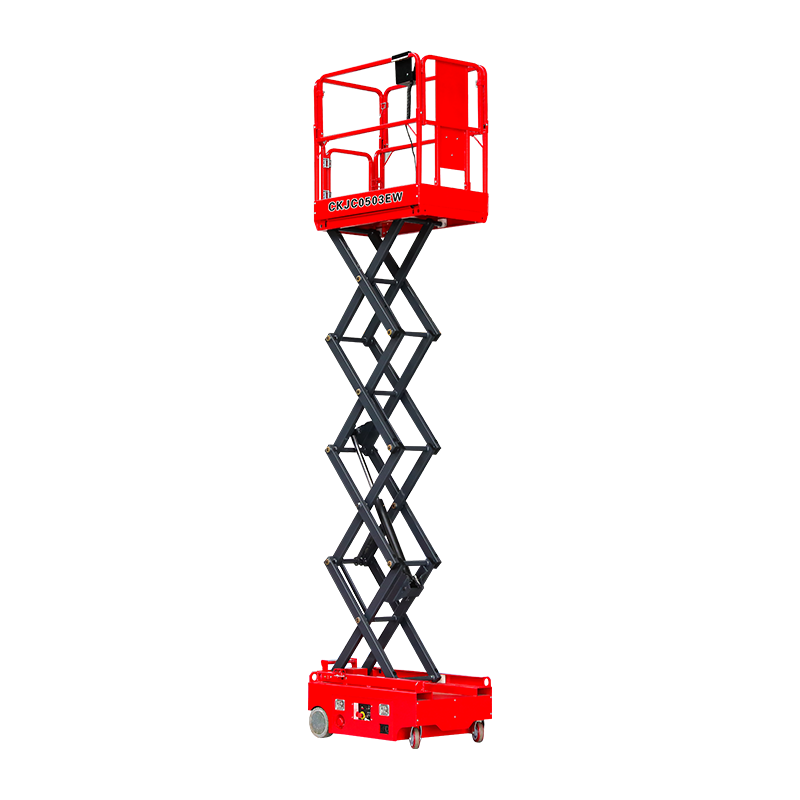

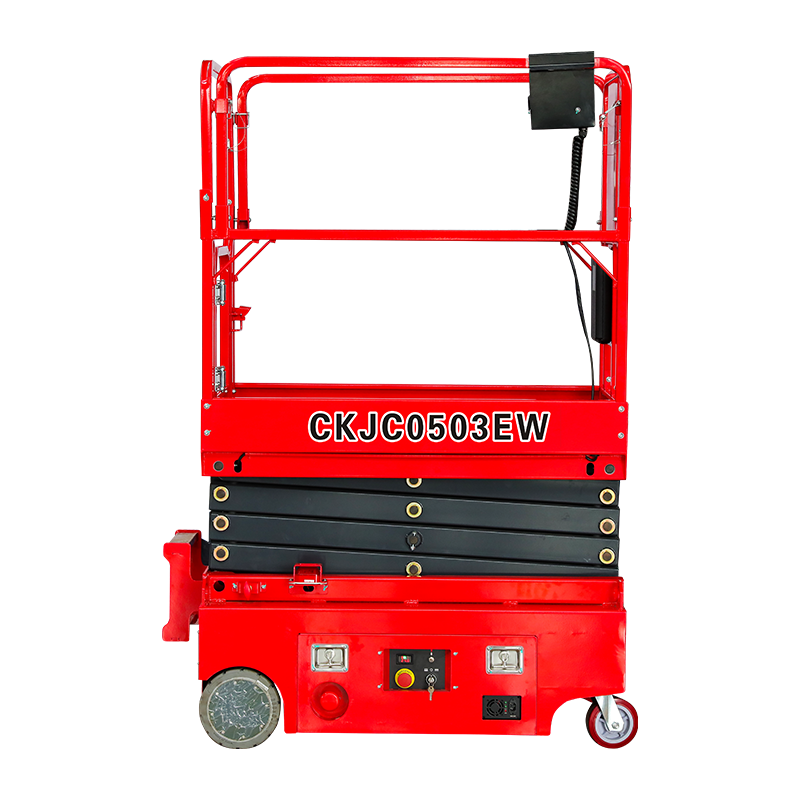

ลิฟท์กรรไกรไฮดรอลิกสำหรับใช้ในอุตสาหกรรม

ลิฟท์กรรไกรไฮดรอลิกสำหรับใช้ในอุตสาหกรรม ใช้กลไกรูปสี่เหลี่ยมด้านขนานที่เชื่อมโยงกันเพื่อให้เกิดการเคลื่อนที่ในแนวตั้งและมีความเสถียรสูง รูปทรงของขากรรไกรจะกำหนดอัตราส่วนการยกและความต้องการแรง

จลนศาสตร์ของกลไกขากรรไกร

ลิฟท์กรรไกรใช้แขนคัดลอกที่เชื่อมโยงหลายอัน ข้อได้เปรียบเชิงกลแตกต่างกันไปตามส่วนขยาย: ตำแหน่งที่หดกลับต้องใช้แรงสูงสุด (ข้อได้เปรียบเชิงกลต่ำ) ในขณะที่ตำแหน่งขยายจะทำงานที่ความดันลดลง (ข้อได้เปรียบเชิงกลสูง)

การวิเคราะห์การกำหนดค่าขากรรไกร:

บูรณาการแพลตฟอร์มการทำงานทางอากาศ

ผลิตภัณฑ์ของบริษัทเราครอบคลุมชุดอุปกรณ์ไฮเทคระดับมืออาชีพ เช่น แท่นทำงานทางอากาศ โลจิสติกส์อัจฉริยะ และการเกษตรอัจฉริยะ ซึ่งใช้กันอย่างแพร่หลายในหลายสาขา เช่น การก่อสร้าง โลจิสติกส์อุตสาหกรรมและเชิงพาณิชย์ การเกษตร ลิฟต์ขากรรไกรสำหรับงานทางอากาศประกอบด้วยราวกั้น (ความสูง 1,100 มม.) แผงนิ้วเท้า (150 มม.) และระบบลดระดับฉุกเฉิน การปรับระดับแท่นจะรักษาความเอียง ±1.5° ตลอดส่วนขยายทั้งหมด

ความสามารถในการผลิตขั้นสูง

อุปกรณ์การผลิตและความแม่นยำ

คุณภาพการผลิตขึ้นอยู่กับความสามารถของอุปกรณ์และการควบคุมกระบวนการ การตัดด้วยเลเซอร์กำลังสูงช่วยให้มั่นใจได้ถึงคุณภาพของคมตัดสำหรับชิ้นส่วนที่เชื่อม ในขณะที่การเชื่อมด้วยหุ่นยนต์จะรักษาความสม่ำเสมอในทุกชุดการผลิต

บริษัทมีโรงงานผลิตระดับไฮเอนด์มากมาย รวมถึงเครื่องตัดเลเซอร์กำลังสูง 12000W, เครื่องตัดท่อด้วยเลเซอร์อัตโนมัติเต็มรูปแบบ 4000W, เครื่องดัด CNC 300 ตัน, เครื่องดัดท่อ CNC อัจฉริยะเต็มรูปแบบ, สายการประกอบหุ่นยนต์เชื่อม, เครื่องกลึง CNC, สายการประกอบสีอัจฉริยะขนาดใหญ่ที่มีความสามารถในการพ่นสี, พ่นพลาสติก และอิเล็กโตรโฟรีซิสบนอุปกรณ์ขนาดใหญ่ ตลอดจนอุปกรณ์ทดสอบที่เข้มข้นและศูนย์ทดลองสำหรับผลิตภัณฑ์และอุปกรณ์เสริมต่างๆ

ข้อมูลจำเพาะกระบวนการผลิต:

โครงสร้างพื้นฐานการทดสอบและการตรวจสอบความถูกต้อง

อุปกรณ์ทดสอบที่เข้มงวดและศูนย์ทดลองของเราจะตรวจสอบประสิทธิภาพของผลิตภัณฑ์ผ่านการทดสอบโหลดแบบคงที่ (ความจุพิกัด 125%) การหมุนเวียนแบบไดนามิก (10,000 รอบ) และการสัมผัสต่อสิ่งแวดล้อม (สเปรย์เกลือ การหมุนเวียนของอุณหภูมิ)

การแสดงตนและการสนับสนุนในตลาดโลก

การจัดจำหน่ายและบริการระหว่างประเทศ

ตลาดส่งออกต้องการการปฏิบัติตามมาตรฐานระดับภูมิภาค (เครื่องหมาย CE สำหรับยุโรป, ANSI สำหรับอเมริกาเหนือ, AS สำหรับออสเตรเลีย) แพคเกจเอกสารประกอบด้วยการคำนวณโครงสร้าง ขั้นตอนการเชื่อม และการรับรองวัสดุ

ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังหลายประเทศและภูมิภาค เช่น ยุโรป อเมริกา ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้ และได้รับการยอมรับจากลูกค้าต่างประเทศมาโดยตลอด ในเวลาเดียวกัน บริษัทก็พัฒนาตลาดในประเทศอย่างแข็งขัน มีผู้จัดจำหน่ายหลายร้อยราย และมีเครือข่ายการขายและบริการหลังการขายที่สมบูรณ์

การสนับสนุนด้านเทคนิคหลังการขาย

เครือข่ายการบริการที่ครอบคลุมให้ความพร้อมใช้งานของอะไหล่ (ข้อผูกพัน 10 ปีสำหรับส่วนประกอบที่สำคัญ) เอกสารทางเทคนิค และการสนับสนุนการบริการภาคสนาม ความสามารถในการวินิจฉัยระยะไกลช่วยให้สามารถแก้ไขปัญหาผ่านระบบตรวจสอบไฮดรอลิกที่เปิดใช้งาน IoT

บริษัทยึดมั่นในแนวคิดหลักของความเป็นมืออาชีพ นวัตกรรม ความสมบูรณ์ และประสิทธิภาพมาโดยตลอด โดยตอบสนองต่อแนวคิดการพัฒนาใหม่ๆ เช่น คาร์บอนต่ำและเป็นมิตรกับสิ่งแวดล้อม โดยยืนกรานในแนวคิดการออกแบบผลิตภัณฑ์ด้านการใช้พลังงานไฟฟ้า เป็นมิตรกับสิ่งแวดล้อม และความชาญฉลาด และปรับปรุงคุณภาพผลิตภัณฑ์ของบริษัทอย่างครอบคลุม เรายินดีต้อนรับผู้ใช้และเพื่อน ๆ ทั้งในและต่างประเทศอย่างจริงใจเพื่อเยี่ยมชมบริษัทเพื่อการสื่อสารและความร่วมมือ มาส่งเสริมการพัฒนาระดับสูงของอุตสาหกรรมงานทางอากาศและสร้างอนาคตที่ดีกว่าด้วยกัน

คำถามที่พบบ่อย

มีการตรวจสอบความสามารถในการรับน้ำหนักอย่างไร และปัจจัยด้านความปลอดภัยใดบ้างที่นำไปใช้กับการออกแบบลิฟต์ไฮดรอลิก

พิกัดความจุถูกกำหนดโดยการทดสอบคงที่ที่ 125% ของโหลดพิกัด (ตาม EN 1494 หรือ ASME B30.1) ตามด้วยการทดสอบแบบไดนามิกที่โหลดพิกัด 110% ตลอดรอบการเดินทางแบบเต็ม การออกแบบโครงสร้างประกอบด้วยปัจจัยด้านความปลอดภัย 2.0 สำหรับส่วนประกอบที่เป็นเหล็ก (พื้นฐานความแข็งแรงของผลผลิต) และ 3.0 สำหรับกระบอกไฮดรอลิก (พื้นฐานแรงดันระเบิด) ผู้ผลิตลิฟท์ไฮดรอลิกสำหรับงานหนัก การรับรองจำเป็นต้องมีพยานบุคคลที่สามในการทดสอบเหล่านี้ ศูนย์ทดสอบของเราดำเนินการทดสอบแรงดันของกระบอกสูบ 100% ที่แรงดันใช้งาน 1.5 เท่าก่อนการประกอบ

ข้อกำหนดน้ำมันไฮดรอลิกที่จำเป็นคืออะไร และควรบำรุงรักษาบ่อยแค่ไหน?

การใช้งานมาตรฐานใช้น้ำมันไฮดรอลิก ISO VG 46 ที่มีดัชนีความหนืด >95 สภาพแวดล้อมที่อุณหภูมิต่ำ (-20°C) ต้องใช้ VG 32 ในขณะที่การทำงานที่อุณหภูมิสูง (สภาพแวดล้อม >60°C) จะได้ประโยชน์จาก VG 68 การวิเคราะห์ของไหลควรเกิดขึ้นทุกๆ 2,000 ชั่วโมงการทำงานหรือทุกปี โดยตรวจสอบการปนเปื้อนของอนุภาค (สูงสุด ISO 4406 18/16/13) ปริมาณน้ำ (<0.1%) และออกซิเดชัน (เลขกรด <0.5 มก. KOH/กรัม) องค์ประกอบตัวกรองจำเป็นต้องเปลี่ยนที่ 500 ชั่วโมงหรือเมื่อแรงดันต่างกันเกิน 0.5 บาร์

รถกระเช้าขากรรไกรไฮดรอลิกสามารถปรับแต่งให้เหมาะกับงานอุตสาหกรรมเฉพาะทางได้หรือไม่

ใช่ ลิฟท์กรรไกรไฮดรอลิกสำหรับใช้ในอุตสาหกรรม การปรับแต่งรวมถึงขนาดของแท่น (สูงสุด 6 ม. × 3 ม.) ความจุที่เพิ่มขึ้น (สูงสุด 20,000 กก.) การเคลือบพิเศษ (สแตนเลสสำหรับการแปรรูปอาหาร ป้องกันการระเบิดในพื้นที่อันตราย) และคุณสมบัติบูรณาการ (สายพานลำเลียงแบบลูกกลิ้ง โต๊ะหมุน ฟังก์ชันการเอียง) ตารางยกแบบกำหนดเองสำหรับระบบอัตโนมัติในคลังสินค้าอาจรวมถึงการกำหนดตำแหน่งอัตโนมัติ (ความแม่นยำ ±2 มม.) และการบูรณาการกับ WCS (ระบบควบคุมคลังสินค้า) ระยะเวลาในการพัฒนาสำหรับการออกแบบที่กำหนดเองคือ 8-12 สัปดาห์หลังจากได้รับการอนุมัติการออกแบบ

ข้อกำหนดพื้นฐานที่เป็นรูปธรรมใดบ้างที่นำไปใช้กับการติดตั้งลิฟต์ไฮดรอลิกแบบถาวร?

สองโพสต์ ลิฟท์ไฮดรอลิกสำหรับร้านซ่อมรถยนต์ การติดตั้งต้องมีความหนาคอนกรีตขั้นต่ำ 200 มม. ที่กำลังอัด 3000 psi (20.7 MPa) พร้อมการเสริมแรง 1% ลิฟต์สี่เสาอาจใช้โครงแบบติดตั้งบนพื้นผิวพร้อมรับน้ำหนักพื้นที่เหมาะสม (คอนกรีตขั้นต่ำ 150 มม.) ความสามารถในการรับน้ำหนักของดินต้องเกิน 150 kPa สภาพดินที่ไม่ดีจำเป็นต้องมีฐานรากที่ได้รับการออกแบบทางวิศวกรรม สลักเกลียว (M16-M24 เกรด 8.8) จำเป็นต้องติดตั้งอีพ็อกซี่ที่มีความลึกในการฝังขั้นต่ำ 100 มม. การตรวจสอบหลังการติดตั้งรวมถึงการทดสอบการดึงที่ 50% ของน้ำหนักโหลดโบลต์

ลิฟต์ไฮดรอลิกแบบพกพาจะรักษาเสถียรภาพโดยไม่ต้องยึดถาวรได้อย่างไร

ลิฟท์ไฮดรอลิกแบบพกพาสำหรับโรงรถ ความมั่นคงขึ้นอยู่กับการออกแบบจุดศูนย์ถ่วงต่ำและขนาดฐานที่ขยาย แม่แรงกันโคลง (สกรูหรือไฮดรอลิก) ถ่ายเทน้ำหนักลงบนพื้นโดยตรง โดยเลี่ยงล้อเลื่อนระหว่างการยก การคำนวณความเสถียรช่วยให้มั่นใจได้ว่าโมเมนต์การพลิกคว่ำ (น้ำหนักบรรทุก × ระยะห่างแนวนอนจากศูนย์กลาง) ยังคงต่ำกว่า 75% ของโมเมนต์ต้านทาน (น้ำหนักต่อหน่วย × รัศมีฐาน) ระบบอินเทอร์ล็อคป้องกันการทำงานของลิฟต์ เว้นแต่จะใช้งานตัวกันโคลงทั้งหมดและยืนยันผ่านลิมิตสวิตช์ การรับน้ำหนักพื้นต้องไม่เกิน 3.5 MPa เพื่อป้องกันการบดอัดคอนกรีต

อ้างอิง

• สถาบันมาตรฐานแห่งชาติอเมริกัน (2019) ANSI/ALI ALCTV-2017 มาตรฐานแห่งชาติของสหรัฐอเมริกาสำหรับลิฟต์ยานยนต์—ข้อกำหนดด้านความปลอดภัยสำหรับการก่อสร้าง การทดสอบ และการตรวจสอบความถูกต้อง . ชิคาโก อิลลินอยส์: สถาบันยกยานยนต์
• คณะกรรมาธิการยุโรปเพื่อการมาตรฐาน (2020). EN 1494:2000 A1:2008 แม่แรงแบบเคลื่อนที่หรือแบบเคลื่อนย้ายได้และอุปกรณ์ยกที่เกี่ยวข้อง . บรัสเซลส์: CEN.
• สมาคมวิศวกรเครื่องกลแห่งอเมริกา (2018) ASME B30.1-2018 แม่แรง ลูกกลิ้งอุตสาหกรรม ลูกล้อลม และโครงสำหรับตั้งสิ่งของไฮดรอลิก . นิวยอร์ก: ASME
• องค์การระหว่างประเทศเพื่อการมาตรฐาน (2558) ISO 4413:2010 กำลังของไหลไฮดรอลิก - กฎทั่วไปและข้อกำหนดด้านความปลอดภัยสำหรับระบบและส่วนประกอบต่างๆ . เจนีวา: ISO.
• คณะกรรมาธิการยุโรปเพื่อการมาตรฐาน (2548) EN 1993-1-1:2005 Eurocode 3: การออกแบบโครงสร้างเหล็ก - ส่วนที่ 1-1: กฎทั่วไปและกฎเกณฑ์สำหรับอาคาร . บรัสเซลส์: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023) ข้อมูล DGUV 208-008: ลิฟต์ไฮดรอลิก - การตรวจสอบและการทดสอบ . เบอร์ลิน: DGUV.
